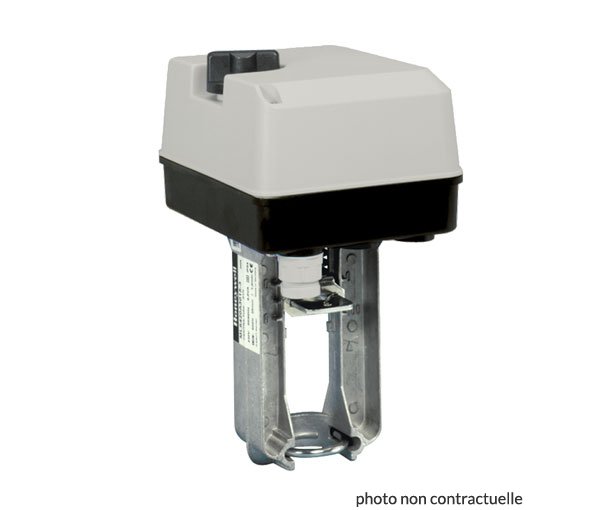

Honeywell Moteur de vanne ML7425A6008

Honeywell Moteur de vanne ML7425A6008

Caractéristiques:

• Installation rapide et facile.
• Accouplement intégré.
• Pas de réglages nécessaires.
• Faible consommation électrique.
• Contacts de fin de course pour limitation de couple
• Modèles avec ressort de rappel.
• Bouton de commande manuelle (pas avec moteurs avec ressort de rappel).
• Signal de rappel de positionnement.
• Au choix, signal de commande d’entrée 0…10 Vdc ou 2…10 Vdc.
• Au choix, action directe ou inverse.
• Position de repli sélectionnable en cas de défaut de signal.
• Design résistant à la corrosion.
• Libre de maintenance

Donnée nominales:

tension d’alimentation: 24 Vac ±15%; 50/60 Hz
consommation: 12 VA
signal d’entrée 0(2) Vdc: tige de moteur poussée: vanne 2-voies « ouverte, » vanne 3-voies : voie A-AB « fermée »
signal d’entrée10 Vdc: tige de moteur tirée: vanne 2-voies »fermée, » vanne 3-voies : voie A-AB « ouverte »
Course: 20 mm
temps de manoeuvre à 50 Hz:1,8 min
Force de fermeture: ≥ 600 N
temps de repli du ressort : ≈12 s
Sens du replis du ressort: tige sort en cas de panne de courant

Spécifications:

Limites de température:
Température de service -10…+50 °C à 5…95% h. r.
Température de stockage -40…+70 °C à 5…95% h. r.
Température de l’eau Max. 150 °C (220° C avec kit pour haute température)
Signaux électriques:
Signal d’entrée: y = 0(2)…10 Vdc,
Impédance d’entrée: Ri= 100kΩ
Source de signaux: 1 kΩ max.
Signal de positionnement: x = 2…10 Vdc
Charge de sortie: 1 mA max.
Sécurité:
Classe de protection: III selon EN60730-1
Degré de protection: IP54 selon EN60529
Tenue ignifuge du boîtier: V0 selon UL94 (avec presse-étoupe métallique)
Câblage:
Section des bornes: 1.5 mm2
Entrée de câble: M20. 2 prédécoupes additionnelles M18 et M20 pour un accès au contact auxiliaire et au potentiomètre
Niveau sonore: ≤ 45dB(A)
Poids:
sans retour à zéro 1.3 kg
avec retour à zéro 2.4 kg
Matériaux:
Couvercle ABS-FR
Embase fibre de verre renforcée de matière plastique
Accouplement aluminium coulé sous pression
