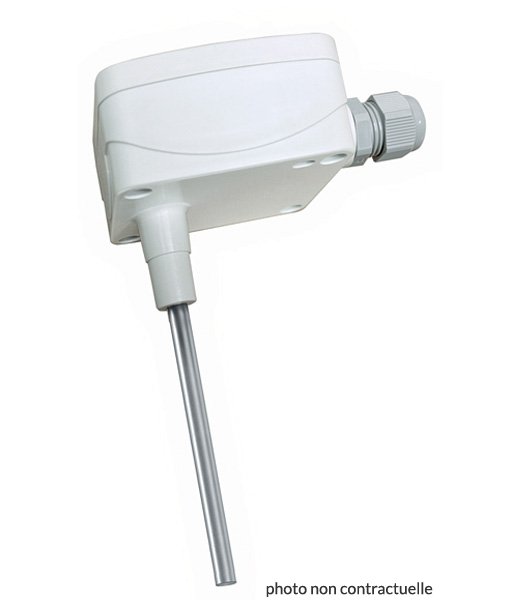

CAPTEUR PDCSY-TT-342-D Distech
Click to enlarge
Accueil Produits non classé Distech Capteur PDCSY-TT-342-D
Ebm Papst K3G146-AC15-01
EBM Papst Moteur K3G146-AD01-01 Prix 350.09 € HT
Revenir aux produits
CAPTEUR PDCSY-TT-322-A Distech
Distech Capteur PDCSY-TT-322-A Prix 66.85 € HT

Distech Capteur PDCSY-TT-342-D

Prix 206.61 € HT

CDistech Capteur PDCSY-TT-342-D

Capteur à immersion haute température

Cette gamme de capteurs de température permet de détecter la température de liquide dans les tuyaux. Les unités contiennent un élément sensible de haute qualité à thermistance, en nickel ou en platine. Les capteurs à immersion sont conçus pour un montage direct dans la gamme de poches en acier inox PDCSY-TT-PO. Le PDCSYTT-342 permet aussi de mesurer des températures élevées de gaines supérieures à 90°C (194°F) au moyen de la plaque pour bride de gaine PDCSY-TT-DFP en option.

En stock | Expédition sous 1 semaine.

Référence: Distech Capteur PDCSY-TT-342-D Catégorie: non classé Marque: Distech Controls
Share:
  • Description
  • Informations complémentaires
  • Expédition et livraison
Description

Distech Capteur PDCSY-TT-342-D

Caractéristiques:
• Boîtier IP65 étanche
• Grande variété de types d’éléments sensibles
• Sonde en acier inox
• Longueurs de sonde en option 65, 150 et 250 mm (2,56, 5,91, 9,84”)

Avantages:
• Couvercle à charnière doté de système inviolable
• Uniformité des capteurs avec les autres produits Sontay

Garantie de produit et engagement de qualité totale
Nos produits sont couverts par une garantie de deux ans. Distech Controls est une société enregistrée conforme à ISO 9001.

Spécification
Types de sortie:
Passive Résistif
Active (sélectionnable) Courant 4-20mA ou Tension 0-10Vcc
Précision:
Thermistance ± 0,2°C à 70°C (32 à 158°F)
PT100a ± 0,2°C À 25°C (77°F)
PT1000a ± 0,2°C À 25°C (77°F)
NI1000 ± 0,4°C À 0°C (32°F)
-CVO ± 0,4°C À 25°C (77°F)
Matière: Acier inox
Dimensions: 150 mm x 250 mm diam. (5,91, 9,84” x 0,24” diam.)
Longueur de câble: 1 mètre (3,28′)
Tête de raccordement: 53 x 49 mm diam. (2,09 x 1,93” diam.)
Boîtier:
Matière: ABS (ignifugeant type VO)
Dimensions: 75 x 70 x 50mm (2,91 x 2,76 x 1,97”)
Protection: IP65
Plage ambiante: -10 à +90°C (14 à 194°F)
Poids: 340 g (0,75 lb)
Pays d’origine Royaume-Uni

Installation PDCSY-TT-342

  1. Choisir un emplacement dans le système où le liquide doit être mesuré et installer la poche selon les instructions de la fiche technique PDCSY-TT-PO En alternative, le PDCSY-TT-342 permet aussi de mesurer les températures élevées à l’intérieur de systèmes de gaines. Installer une bride de gaine (PDCSY-TT-DFP) comme indiqué pour PDCSY-TT-322 point 3.
  2. Introduire la sonde dans la poche ou la bride de gaine et la fixer avec la vis sans tête fournie.
  3. Utiliser le boîtier principal comme gabarit et marquer les centres des trous, percer et fixer le boîtier sur une surface appropriée au moyen des vis fournies (la température de la surface ne doit pas dépasser 90°C (194°F)). Le boîtier est conçu de sorte à faciliter l’utilisation d’un tournevis électrique si nécessaire.
  4. Libérer le couvercle à enclenchement en pinçant légèrement la languette de verrouillage.
  5. Faire passer le câble à travers le presse-étoupe étanche et raccorder les âmes au niveau du bornier (voir page 4 le détail des raccordements). Laisser un peu de mou à l’intérieur de l’unité, puis serrer le presse-étoupe sur le câble pour assurer l’étanchéité à l’eau.
  6. Si le capteur doit être monté à l’extérieur, il est recommandé de le monter avec l’entrée de câble en bas. Si le câble est introduit par le haut puis dans le presse-étoupe situé en bas, il est recommandé de placer une boucle dans le câble avant l’entrée dans le capteur.
  7. Enclencher le couvercle après avoir effectué les branchements; il est possible de fixer le couvercle avec deux vis pour éviter toute altération non autorisée.
Télécharger la fiche technique
Informations complémentaires
Poids 0.34 kg
Expédition et livraison

Cher(e)s client(e)s, notre délai d'expédition est de 1 semaine.
