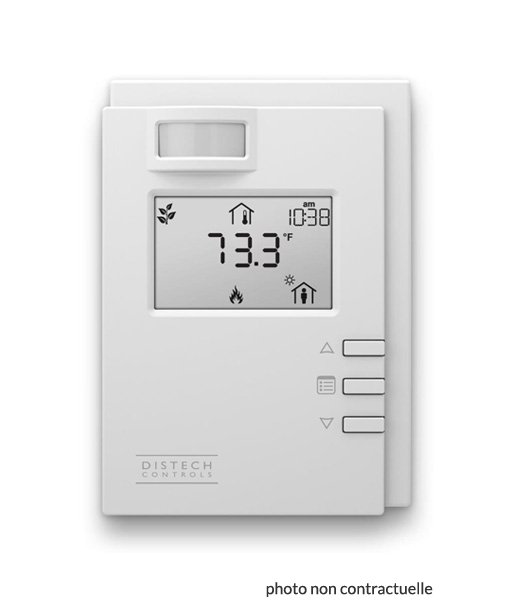

Distech Sonde EC-Smart-Vue-HM
Applications:
Détection de température, de CO2, mouvement pour les applications suivantes :
- Ventilo-convecteurs
- Pompes à chaleur
- Unités roof top
- Unités de ventilation terminale
- Contrôleurs VAV
Amélioration de l’éco-performance en grâce à :
- Une sonde CO2 fonction du nombre d’occupants dans le bâtiment, dans le cadre d’un système de ventilation à la demande.
- Un capteur de mouvement pour ajuster la consigne de température ambiante et gérer l’éclairage
Caractéristiques & Avantages:
- Sondes communicantes «4 en 1» – un câble, une connection, quatre types de sonde (température, humidité, CO2 mouvement).
- Possibilité pour les utilisateurs de visualiser et régler la consigne de température et la vitesse de ventilation, pour un confort accru.
- Affichage LCD clair et lumineux, procurant un accès en temps réel aux informations du système : température, mode d’occupation….
- Icône ECO-Vue indiquant de manière graphique l’efficacité énergétique de la configuration, sensibilisant les occupants à leur impact sur l’éco-performance du bâtiment et réduisant ainsi les coûts d’exploitation.
- Optimise l’utilisation de l’énergie selon les conditions environnementales réelles du bâtiment :
– Contrôle les consignes de température chaudes et froides par la détection de mouvement et ajustement de l’arrivée d’air selon la qualité de l’air intérieur.
– Contrôle de l’éclairage par la détection de présence. - Lignes épurées et style compact et fin, prisé des architectes et des propriétaires d’immeubles.
- Mise en service des contrôleurs VAV immédiatement après leur installation par la sélection de l’application préchargée du contrôleur et exécution de l’équilibrage de l’air à l’aide de la sonde Allure EC-Smart-Vue, pour un système opérationnel dans les plus brefs délais.
- Alimentation et communications transitent via un unique câble Cat 5e pour des coûts d’installation réduits et une installation ou modification de système facilitée.
- L’auto-calibration brevetée ABC Logic élimine la nécessité de calibrer manuellement la sonde CO2
Calibration CO2 garantie à vie dans le cadre de l’utilisation d’ABC Logic.
Spécifications:
Alimentation : Tension 16 VDC maximum, Classe 2
Consommation : typique A ajouter au contrôleur auquel la sonde est connectée : 5.25 VA pour les modèles équipé de sonde CO2, 1.0 VA pour les modèles dépourvus de sonde CO2
Ecran :
Types d’affichage : LCD rétro-éclairé
Dimensions : 47 x 30 mm
Symbôles : Icônes indépendantes de la langue pour le mode et le statut
Environnement :
Température de service: +5°C à 40°C
Température de stockage: -20°C à 50°C
Humidité: relative 0 à 95% sans condensation
Boîtier:
Matériau: ABS
Couleur: Blanc
Dimensions (totale):
– Sans capteur de mouvement 83.57 x 117.27 x 26.81 mm
– Avec capteur de mouvement 83.57 x 117.27 x 26.81/28.80 mm
Poids d’expédition: 0.18 kg à 0.2 kg
Installation : Montage mural avec des trous de fixation
Sonde de température:
Type: Thermistance CTN 10 kΩ
Plage: +5°C à 40°C
Précision: ± 0.5°C
Résolution: 0.1°C
Hygrostat:
Précision: ± 3%
Résolution: 1%
Sonde CO2:
Plage : 0 à 2000 ppm
Altitude de fonctionnement: 0 à 4877 m
Précision: 400-1250 ppm ± 30 ppm ou 3% de la lecture(le plus grnd des deux)
1250-2000 ppm ± 5% de la lecture + 30 ppm1
Temps de stabilisation: < 2 minutes (opérationnel), 10 minutes
Dépendance à la température: 0.2% pleine échelle par °C
Stabilité: < 2% pleine échelle sur la vie de la sonde
Dépendance à la pression: 0.135% de la lecture par mm Hg; ajustable
Méthode de détection: Absorption non-dispersive des infrarouges (NDIR) – Optiques plaquées orLogic
Méthode de calibration: Algorithme d’auto-calibration breveté ABC
Communications:
Débit: 38 400 bps
Communications : RS 485
Câblage Longueur du câble : 200 m maximum
Type de câble: Câble réseau T568B Cat 5e, 4 paires
Connecteurs : Entrée : RJ-45
Configuration en bus : De 4 à 12 sondes EC-Smart-Vue, selon le torsadées
Sortie : RJ-45 (pass-thru pour connexion en guirlande)
Prise jack réseau : connecteur mâle 3,5 mm stéréo
Détecteur de mouvement:
Type : Sonde infrarouge passive avec lentille de Fresnel
Plage : Jusqu’à 6 m
L’icône ECO-Vue proposée sur toutes les sondes Allure EC-Smart-Vue illustre la consommation d’énergie en temps réel, incitant l’utilisateur à adopter un comportement éco-responsable. Plus le nombre de feuilles sur l’écran LCD est élevé, plus la configuration est éco-performante, invitant ainsi l’occupant à modifier ses paramètres de confort pour optimiser la performance énergétique du système.
Grâce à une interface ergonomique et intuitive, l’utilisateur peut accéder aux paramètres de la pièce et les ajuster : affichage de la température ambiante, modification de la consigne de température et forçage des modes d’occupation.
Les sondes Allure EC-Smart-Vue peuvent être personnalisées via l’outil de programmation EC-gfxProgram, permettant d’adapter l’affichage selon le type d’application et les préférences de l’utilisateur.
Un mode technicien, protégé par mot de passe et entièrement configurable, permet à l’installateur de procéder à la mise en service et à la maintenance. Lorsqu’une sonde Allure EC-Smart-Vue est connectée à un contrôleur ECB-VAV ou ECL-VAV disposant d’applications préchargées, la mise en service peut être effectuée immédiatement après l’installation.
Les sondes Allure EC-Smart-Vue peuvent également être utilisées comme outils portables, afin de sélectionner l’application du contrôleur appropriée à l’équipement CVC piloté, d’effectuer un équilibrage du système sans nécessiter la présence d’un ingénieur sur site et de procéder à la maintenance du système. De plus, dans le cas où le contrôleur utilise des sondes sans fil, un technicien peut utiliser une sonde Allure EC-Smart-Vue pour l’acquisition par le contrôleur des ID de chaque sonde sans fil à la volée pour mettre en service rapidement les sondes sans fil.
