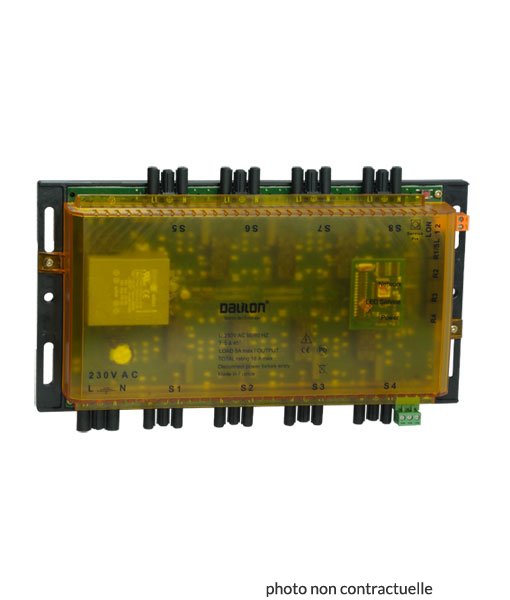

Distech Contrôleur d’éclairage CTR-4LD
Préconisations d’installation
Installation sur double rail DIN ou par vissage sur mur, à l’aide de 4 trous oblongs prévus sur les 2 pattes latérales. Le CTR doit être mis à la terre via son connecteur d’alimentation.
CTR-4LD
Alimentation 230 VAC
Connectique Wieland 3 points
Entrées 4 entrées numériques
Connectique RJ9
Sorties 4 sorties à gradation
Connectique Wieland 5 points
Gestion gradation
Type Relais 230 VAC / 5A maxi par sortie, piloté par signal 1-10 VDC (16 A au total)
Courant au démarrage <60 A pendant 2 ms
Nombre maxi ballasts par sortie 8 électroniques ou 4 ferromagnétiques
Port réseau LON® 1
Connexions:
Entrées : tous les récepteurs ou multicapteurs sont connectés par un câble RJ9-RJ9 aux connecteurs. Plusieurs longueurs de câbles sont disponibles :
Référence :
CBL-05 Longueur câble (m) : 5
CBL-08 Longueur câble (m) : 8
CBL-12 Longueur câble (m) : 12
CBL-40 Longueur câble (m) : 40
CBL-50 Longueur câble (m) : 50
Sorties : tous les CTR sont équipés de connecteurs Wieland et facilitent la connexion électrique dans les faux plafonds. Plusieurs kits de connecteurs Wieland (x10) sont disponibles suivant le type de CTR :
Référence
K-10P-8L* pour contrôleur CTR d’éclairage TOR
K-10P-8LD* pour contrôleur CTR d’éclairage Gradation
K-10P-8S230* pour contrôleur CTR de stores TOR
* Ces connecteurs sont préconisés pour l’installation électrique mais ne sont pas fournis.
Principe de fonctionnement
Les CTR acquièrent les informations de présence et d’éclairement ambiant fournies par des multicapteurs. Le mode régulation permet de gérer les luminaires en 1er jour (côté fenêtre) et en 2ème jour (côté couloir), le tout garantissant une meilleure maîtrise de l’énergie dans la pièce et un meilleur confort visuel. L’intensité lumineuse peut être asservie à une valeur de consigne, à partir de la mesure de la luminosité ambiante communiquée par le multicapteur.
Les détecteurs de présence indiquent au contrôleur quand allumer et éteindre les luminaires en fonction de l’état d’occupation de la pièce. L’occupant de la pièce peut forcer manuellement les paramètres définis via une télécommande infrarouge ou radio. Une entrée récepteur ou multicapteur est associée à 2 sorties lumières par bureau en mode « stand alone »
