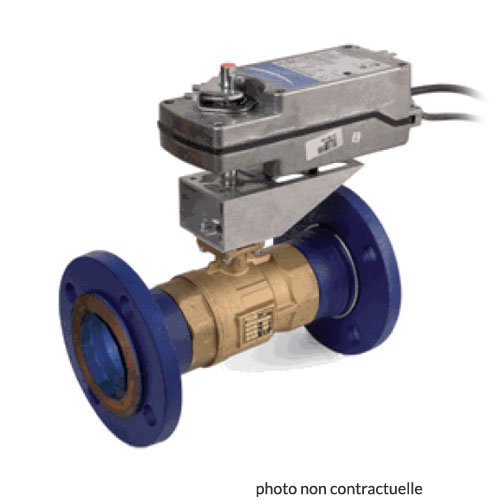

Les vannes à boisseau sphériques de la série VG10E5 sont conçues pour réguler le débit d’eau chaude, d’eau froide ou de solutions glycolées en fonction du signal de commande d’un régulateur dans les applications de Chauffage, Ventilation et de Conditionnement d’air. Elles existent en 2 ou 3 voies dans les DN65 à 100 et se raccordent au réseau hydraulique grâce à des brides 4 ou 8 trous selon le standard DIN EN 1092. Elles peuvent être actionnées par différents servomoteurs Johnson Controls, avec ou sans ressort de rappel, montés en usine ou sur site.

Description

Disponibles en DN65 à DN100, les vannes à boisseau sphérique à brides de la série VG10E5 ont été particulièrement conçues pour les applications commerciales de chauffage, de ventilation et de conditionnement d’air. Leurs parties internes (boisseau et tige) sont réalisées en acier inoxydable pour une meilleure tenue aux hautes températures d’eau (jusqu’à 140°C) et à la vapeur saturée (jusqu’à 172 kPa).

La forme de la tige et de la bride de montage, combinée à un système innovant d’étanchéité de l’axe, permet un montage facile et rapide du servomoteur sur site tout en assurant d’excellentes performances à long terme et sans fuite. Le siège spécialement usiné en polytétrafluoréthylène (PTFE) flexible, renforcé de graphite et doté de joints en terpolymère éthylène- propylène (EPDM) réduit significativement le couple, et donc la puissance électrique du servomoteur, nécessaire pour obtenir des performances élevées. Les vannes 2 voies assurent ainsi une pression de fermeture de 689 kPa (345 kPa pour les vannes 3 voies) et leur bon fonctionnement est garanti même après une longue pédiode d’inactivité.

Les vannes de la série VG10E5 sont conçues pour recevoir, en usine ou sur site, des servomoteurs Johnson Controls® de la série M9124 ou M9220 avec ressort de rappel, qui peuvent être pilotés en Tout ou Rien, avec un signal incrémental ou proportionnel. La fixation du servomoteur sur le corps de vanne est réalisée au moyen d’un accouplement M9000-518 pour les M9124 ou d’un M9000-519 pour les M9220. Ce système de fixation simple et fiable libère les vannes de la série VG10E5 de toute maintenance.
