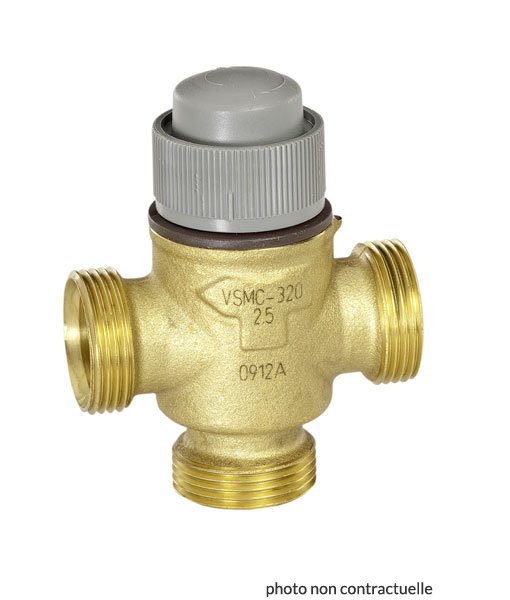

Honeywell Vanne VSMF-320-2.5
Fonctionnement typique:
Toutes ces vannes sont à monter de préférence sur le retour de l’installation. Si la pression différentielle ∆p dépasse 300 kPa, le fonctionnement risque de devenir bruyant.
Dans le cas des vannes 2-voies, 3-voies et 3-voies avec bipasse incorporé, le ressort de rappel incorporé entraîne la fermeture des voies A- AB. Les vannes sont fournies avecun capuchon vissé servant de réglage manuel de fermeture et à la protection de la tige. S’il devient nécessaire de rincer le système, on pourra ouvrir la vanne entre environ 50 et 75% de la valeur du kVS au moyen du capuchon de réglage ou bien à 100% au moyen d’un moteur.
Caractéristiques:
- Faible encombrement, d’où possibilités de montage dans des espaces réduits
- La longue course du clapet assure une excellente caractéristique de réglage
- Faible taux de fuite et rapport de réglage élevé grâce à des sièges en métal doux
- Pression différentielle de fermeture élevée
- Grand choix de kVS
- Valeurs réduites du kVS dans le bipasse pour un meilleur équilibrage hydraulique
- Laiton jaune résistant à la dézincification
- Large choix de raccords offrant différentes possibilités de raccordement (à souder, filetés)
- Modèles avec dispositif d’encliquetage incorporé pour moteurs thermiques des séries MT
- Sens d’ouverture standard pour l’ensemble de la gamme (tige poussée vers le bas = ouverture A-AB)
- Possibilité d’un montage en décharge (en fonction du modèle)
Spécifications:
Dimensions: DN20
Pression nominale: PN16
Course: 6.5 mm
Type : modulant
Coefficient de debit:
A-AB: 2.5 kVS
B-AB: 1.6 kVS
Taux de fuite: ≤0.02% du kVS
Raccords: raccords à portées plates avec les dimensions standards
Corps de vanne:
Matériaux: Laiton
Intérieur du corps:
Tige: Acier inoxydable
Clapet: Laiton
Fluide approprié: Eau avec max. 50% de glycol
Plage d’utilisation: 2…120 °C
Fonctionnement 3 voies : tige tirée = fermeture de A – AB
Caractéristiques 3 voies: à égal pourcentage sur A-AB; linéaire sur B-AB
