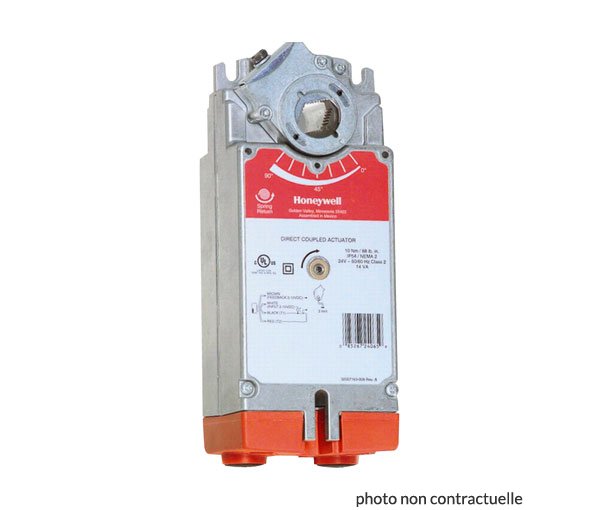

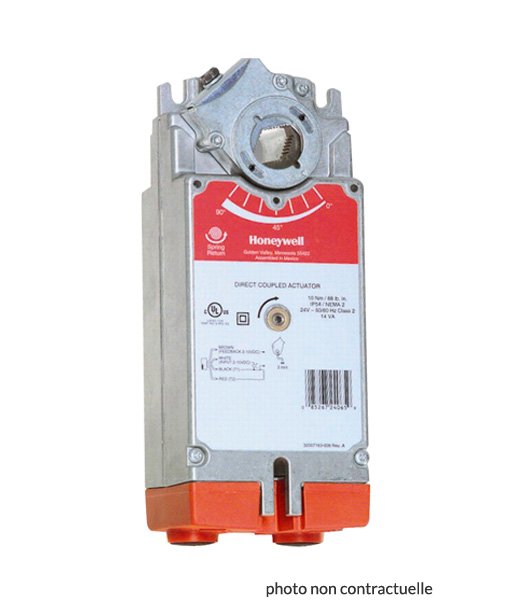

Honeywell Moteur registre S2024-2POS-SW2

Honeywell Moteur registre S2024-2POS-SW2

Ces servo-moteurs de registres à ressort de rappel couplés permettent la commande à 2 positions pour :

• registres d’ air,
• systèmes à débit variable,
• systèmes de traitement d’air,
• volets de ventilation,
• clapets, et
• la fiabilité de commande pour les applications de clapet d’air jusqu’à 1.5 m2 (10 Nm) ou 4.6 m2 (20 Nm) (registres étanches ; registres sensibles au déplacement d’air).

Caractéristiques

• Adaptateur d’axe à auto-centrage
• Capot d’accès amovible
• Butées mécaniques de fin decourse (non réglables)
• Sens de rotation en fonction du choix d’orientation de montage
• Montage possible dans toutes les orientations (IP54 sauf tête en bas)
• Indicateur de position mécanique

Spécifications:

Tension d’alimentation: 24 Vac ± 20%, 50/60 Hz
Tension nominale: 24 Vac, 50/60 Hz
Toutes les valeurs mentionnées ci-après s’entendent en fonctionnement aux conditions nominales de tension.
Consommation électrique:
Maintien: 8 VA en rotation: 14 VA
contacts auxillaire: 2
Conditions limites ambiantes:
Limites ambiantes en fonctionnement -40 à +60 °C
Limites ambiantes en stockage -40 à +70 °C
Humidité relative 5 à 95%, sans condensation
Sécurité:
Norme de protection IP54
Classe de protection II selon EN 60730-1
Catégorie de surtension III
Durée de vie:
Courses complètes 60000
Repositionnements 1.5 million
Rappels sous ressort course complètes 60000
Montage:
Axe de registre rond 10…27 mm
Axe de registre carré 13…19 mm
Longueur de l’axe: 25 mm
Contacts auxiliaires (si compris) : Pouvoir de commutation 3 A (charge résistive) 1.5 A (charge inductive.) Points de déclenchement 7°/ 85°
Couple nominal: 20 Nm
Temps de parcours: 90 sec (50 Hz)
Temps de rappel / resort: 20 sec (50 Hz)
Rotation angulaire: 95°±3°
Poids: 3.2 kg
Niveau de bruit:
En rotation 45 dB(A)
Maintien 20 dB(A) (non perceptible)
Rappel sous ressort 60 dB(A)
