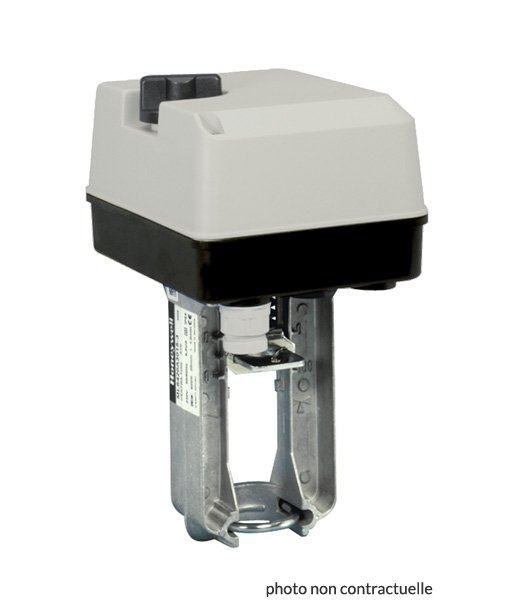

Honeywell Moteur de vanne ML6420A3023
Moteurs électriques linéaires ML6420/ML6425
Caractéristiques:
Alimentation: 24 VAC
Consommation: 6 VA
Signal d´entrée 1: tension d’alimentation entre les bornes 1 et 24 V; tige de moteur tirée: vanne 2 voies « ouverte », vanne 3 voies: voie A-AB « fermée »
Signal d’entrée 2: tension d’alimentation entre les bornes 2 et 24 V ; tige de moteur poussée: vanne 2 voies « ouvert », vanne 3 voies: voie A-AB « fermée »
Course: 20 mm
Temps de manoeuvre à 50 hz: 0,5 min
Force de fermeture : inf. ou = 600 N
Temps de repli du ressort: —
sens du repli du ressort (si coupure de courant): —
Spécifications
Limites de température: Température de service -10…+50 °C à 5…95% h. r.
Température de stockage: -40…+70 °C à 5…95% h. r.
Température de l’eau: Max. 150 °C (220°C avec kit pour haute température)
Sécurité: Classe de protection II selon EN60730-1
Degré de protection: IP54 selon EN60529 Retard d’inflammation du boîtier V0 selon UL94 (avec presse-étoupe métallique)
Câblage: Section des bornes 1.5 mm2
Entrée de cable: M20. 2 prédécoupes additionnelles M18 et M20 pour un accès au contact auxiliaire et au potentiomètre
Poids:
Sans ressort de rappel 1.3 kg
Avec ressort de rappel 2.4 kg
Matériaux:
Embase: fibre de verre renforcée de matière plastique
Accouplement: aluminium coulé sous pression
