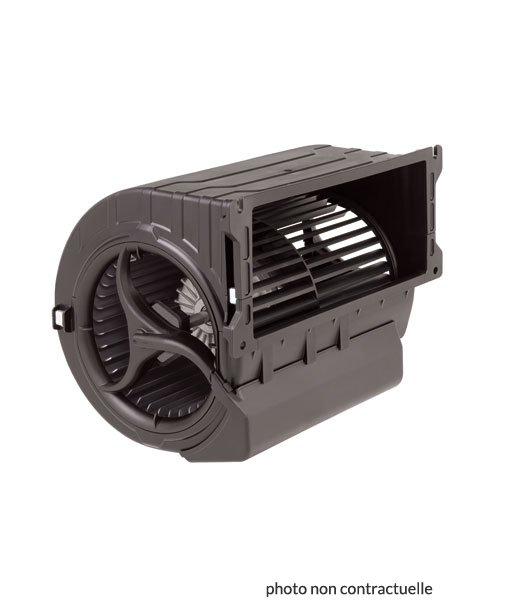

EBM Papst Motoventilateur D3G146-LV13-01

EBM Papst Motoventilateur D3G146-LV13-01

Données nominales:

Phase: 1-
Tension nominale: VAC 230
Fréquence Hz: 50/60
Caractéristiques mesurées à: cm
Vitesse de rotation: min-1:1550
Puissance absorbée w: 167
Absorption du courant A: 1,3
Contre-pression min. Pa: 0
Température ambiante min.°C: – 25
Température ambiante max.°C: 50

Description technique:

Masse: 2,9kg
Taille: 146mm
Surface du rotor: Galvanisée
Matériau du boitier électronique: Matière plastique PP, noire
Matériau roue: Tôle d’acier, zinguée à chaud
Matériau boîtier: Matière plastique PP, noire
Suspension du moteur: moteur à fixation antivibratoire des deux côtés
Sens de rotation: Sens de rotation à gauche en regardant le rotor
Type de protection: IP 54, électronique IP 20
Classe d’isolation: “F”
Température ambiante adm.: + 80 °C
Température max ambiante du moteur (transport/stockage)
Température ambiante adm.: – 40°C
Température min ambiante du moteur (transport/stockage)
Position de montage: Quelconque
Perçages pour eau de condensation: aucune, rotor ouvert
Mode de fonctionnement: S1
Paliers moteur: Roulement à billes
Equipement technique:

• sortie 10 VCC, max.1,1 MA
• Sortie de vitesse
• Limitation du courant de moteur
• Démarrage progressif
• Entrée de commande 0-10 VCC/MLI
• Interface de commande avec potentiel SELV déconnecté du réseau en toute sûreté
• Protection thermique du moteur

Résistance aux interférences CEM: Conformément à EN 61000-6-2 (usage industriel)
Emission parasite CEM: Conforme à EN 61000-6-4 (usage domestique)
Courant de contact suivant IEC:  inf.ou=3,5mA
Branchement électrique: avec fiche
Protection moteur: Contrôleur de température (TW) commuté en interne
Type de câble: Variable
Classe de protection: I ( si un conducteur de protection a été raccordé par les soins du client)
Conformité à la norme: EN 60335-1 CE-
